ST2241型接地电阻土壤电阻率测试仪带土壤分层分析软件
苏州晶格电子有限公司自主研发生产ST2241土壤电阻率测试仪,接地电阻测试仪,交流跨步电压测试仪,防雷装置

产品类别：接地电阻土壤电阻率测试仪
上架时间： 2018/11/28 14:46:37
浏览次数： 36649

产品详细

产品介绍

ST2241土壤电阻率测试仪

二、概述

2.1基本功能和依据标准：ST2241接地电阻.土壤电阻率测试仪是现场测量接地电阻、土壤电阻率、接地电压、交流电压的接地系统勘察、验收综合测试仪器。符合国标GB/T 17949.1-2000《接地系统的土壤电阻率、接地阻抗和地面电位测量导则1部分：常规测量》。

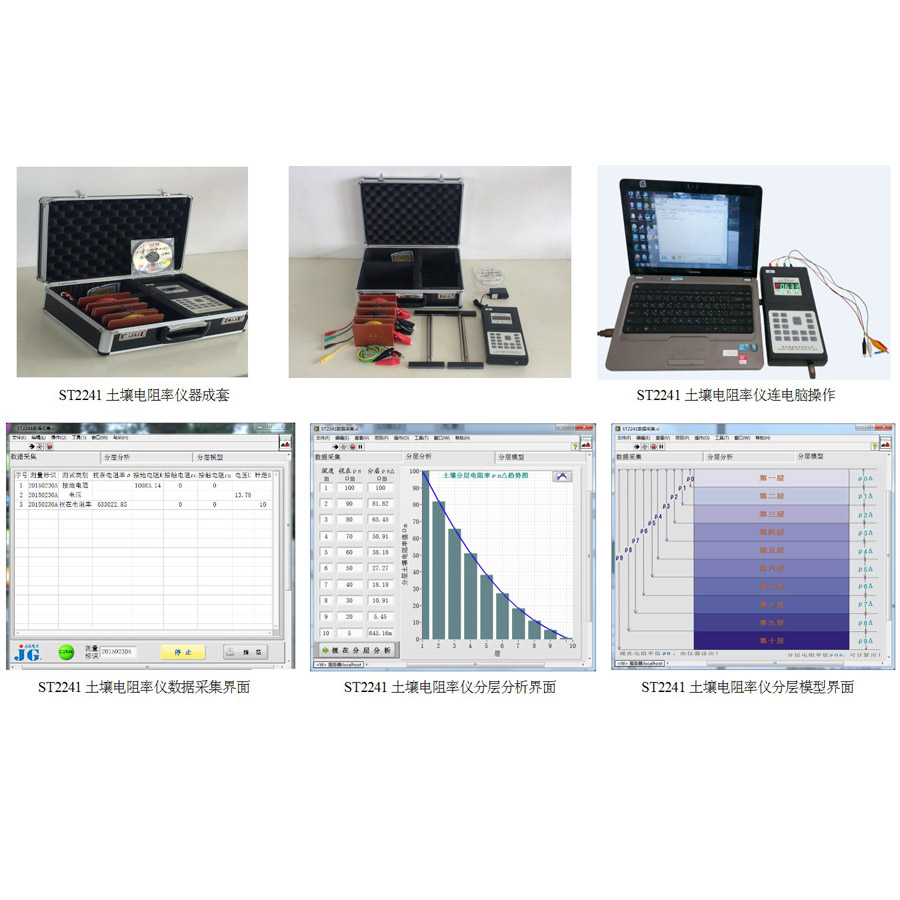

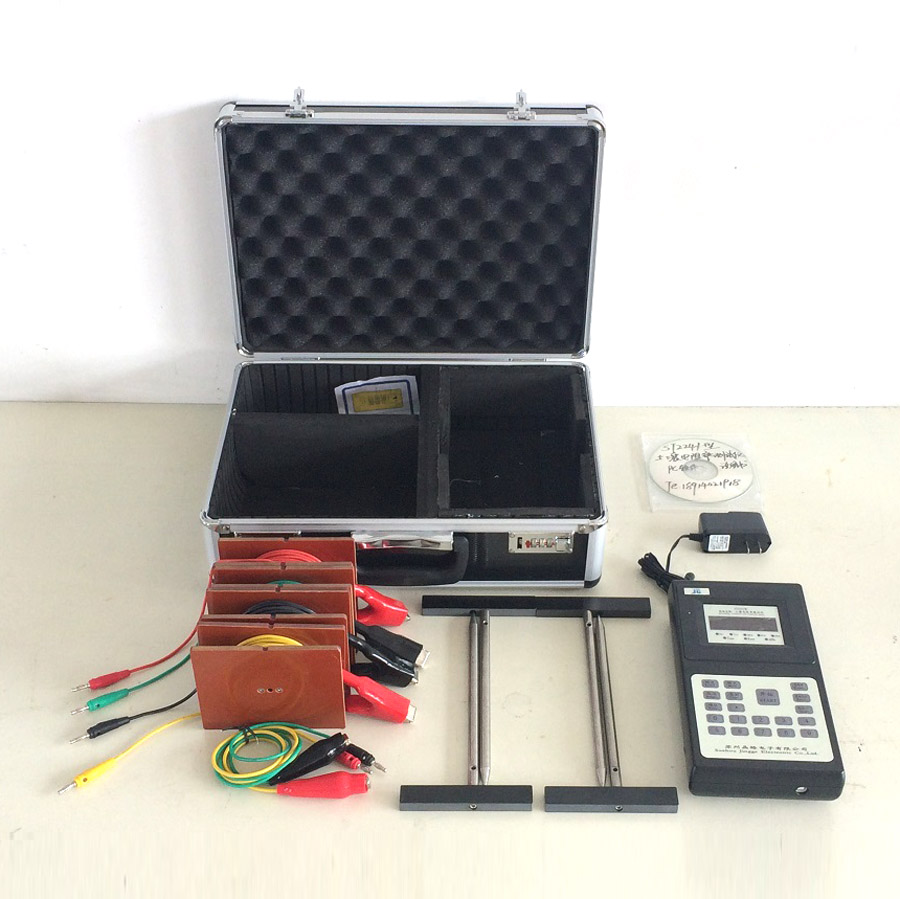

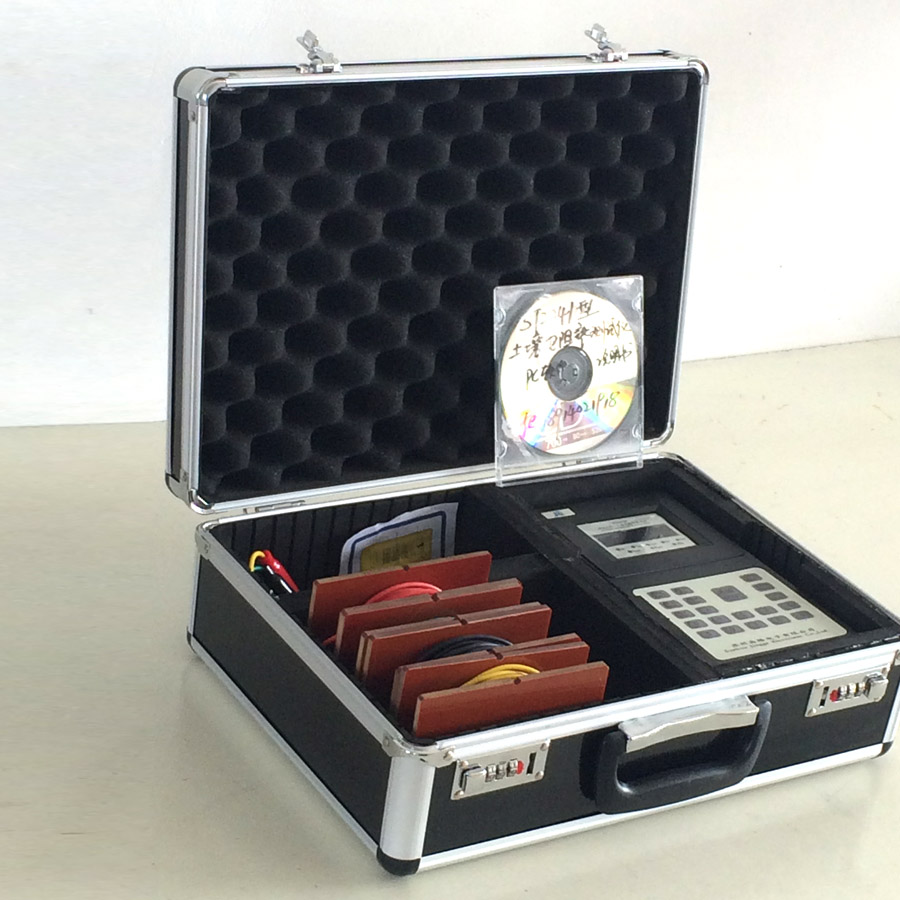

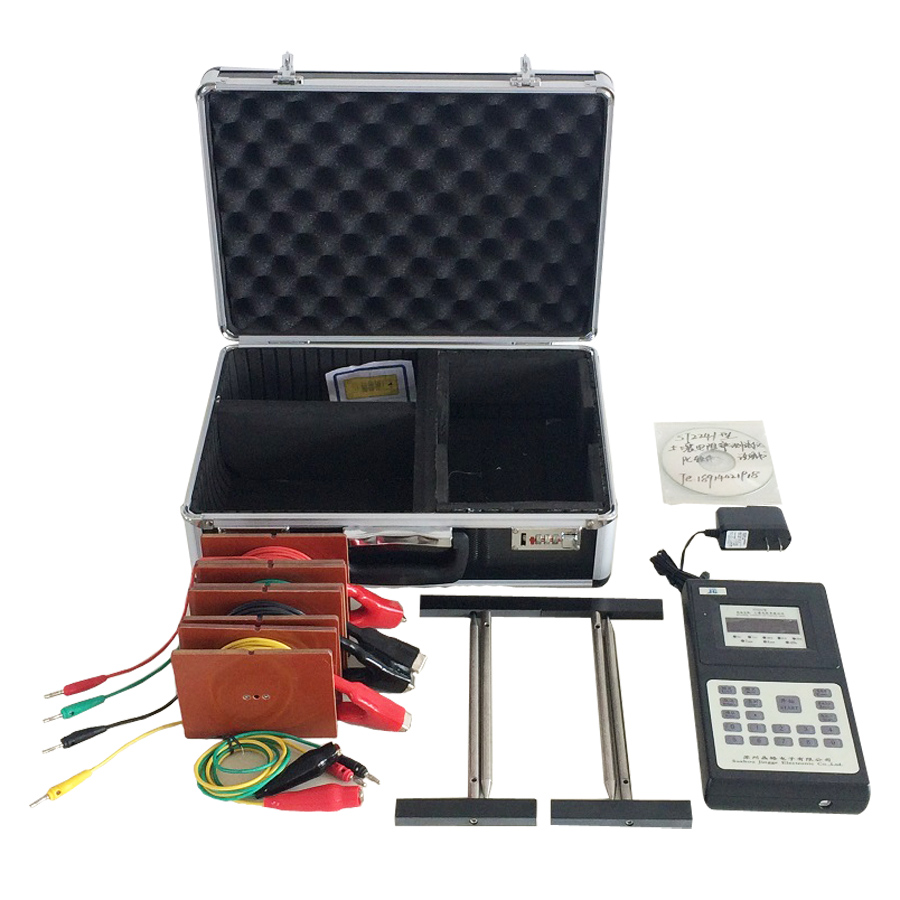

2.2 仪器成套组成：ST2241接地电阻.土壤电阻率测试仪，由主机、电脑监控软件、土壤分层分析软件、测试线、辅助接地棒、通讯线等组成。

2.3优势特征：

1) 测试仪设计，符合国标和行业规范，符合国标GB/T 17949.1-2000《接地系统的土壤电阻率、接地阻抗和地面电位测量导则1部分：常规测量》

2) 带智能化电脑软件，可以保存、查询、统计分析数据和打印报告。

3）USB通讯接口，通用性好、方便快捷。优于RS232或485方式，这些端口一般电脑都难配了！

4）可脱电脑单机操作,小型化、手动/自动一体化。操作简便、性能稳定，所有参数设定、功能转换全部采用数码键盘输入。避免传统机械开关式性能不稳、寿命有限等缺陷。

7）可拓展功能：测试仪除了当土壤电阻率测试仪用，电阻率测试仪也可以增配四探针测试台、探头拓展为交流四探针测试仪。

2.4适用范围：其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

三、技术参数

3.1．基准条件和工作条件

功能	二三四线测量接地电阻、土壤电阻率；接地电压、交流电压测量
电源	DC 8.4V (2节充电锂电池)
量程	接地电阻：0.00Ω～100.0kΩ
量程	土壤电阻率：0.00Ωm～1kΩm（再乘以系数2πa）
测量方式	精密4线、3线法测量、简易2线测量接地电阻
短路测试电流	AC ±20mA max
开路测试电压	AC ±20V max
测试电压波形	方波（1KHz）
电极间距范围	可设定1m～10m
标准测试线	4条： 20m长2条，10m长2条
简易测试线	2条：黄色1.0m，绿色1.0m各1条
辅助接地棒	4根：φ10mm×150mm
线路电压	AC 600V以下测量
USB接口	具有USB接口，软件实时监控，存储数据可以上传电脑，保存打印，土壤分层分析等功能
通讯线	USB线1条，长1.5m
辅助接地测试	具有辅助接地电阻值测试功能，但要满足 R+rC< 50kΩ，R+rP< 50kΩ R是测量的接地电阻
工作温湿度	-10℃～40℃；
存放温湿度	-20℃～60℃；

测量功能	测量范围	精度	分辨力
接地电阻 (R)	0.200Ω～2.000Ω	±5%rdg±5dgt	0.001Ω
	02.00Ω～20.00Ω	±2%rdg±3dgt	0.01Ω
	020.0Ω～200.0Ω	±2%rdg±3dgt	0.1Ω
	0200Ω～2000Ω	±2%rdg±3dgt	1Ω
	02.00kΩ～20.00kΩ	±5%rdg±5dgt	10Ω
土壤电阻率 (ρ)	根据R的测量范围而定 (ρ=2πa(R÷100) a:1 m～100m；π=3.14) (ρmin= 1.256Ωm ,ρmax= 125.6KΩm )
接地电压	AC 0.0～600V	±2%rdg±3dgt	0.1V

注：1. rC或rP较大时的附加误差≤±3%rdg±5dgt。

(rC max＜50kΩ；rP max＜50kΩ)

仪器主机：长×宽×总高=250mm×130mm×50mm

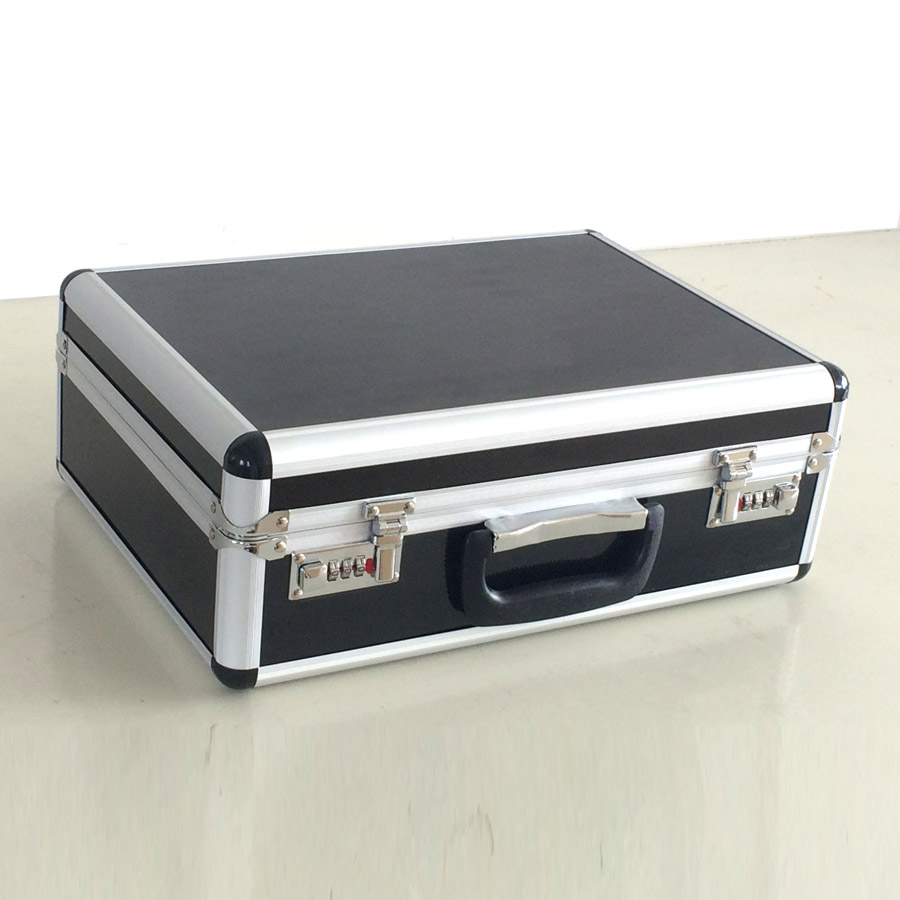

旅行箱：长×宽×总高=400mm×300 mm×150mm

重量=10Kg

功耗：< 10W

输入:220V±10% 50Hz

查看《ST2241接地电阻、电阻率测试仪技术使用说明书》
