一、结构特征
二、概述
基本功能： ST2258H型金属质量电阻率测试仪，是运用平行四刀法（四端子法）原理专业测量金属箔类样品的（质量）电阻率/方阻的多用途综合测量装置。

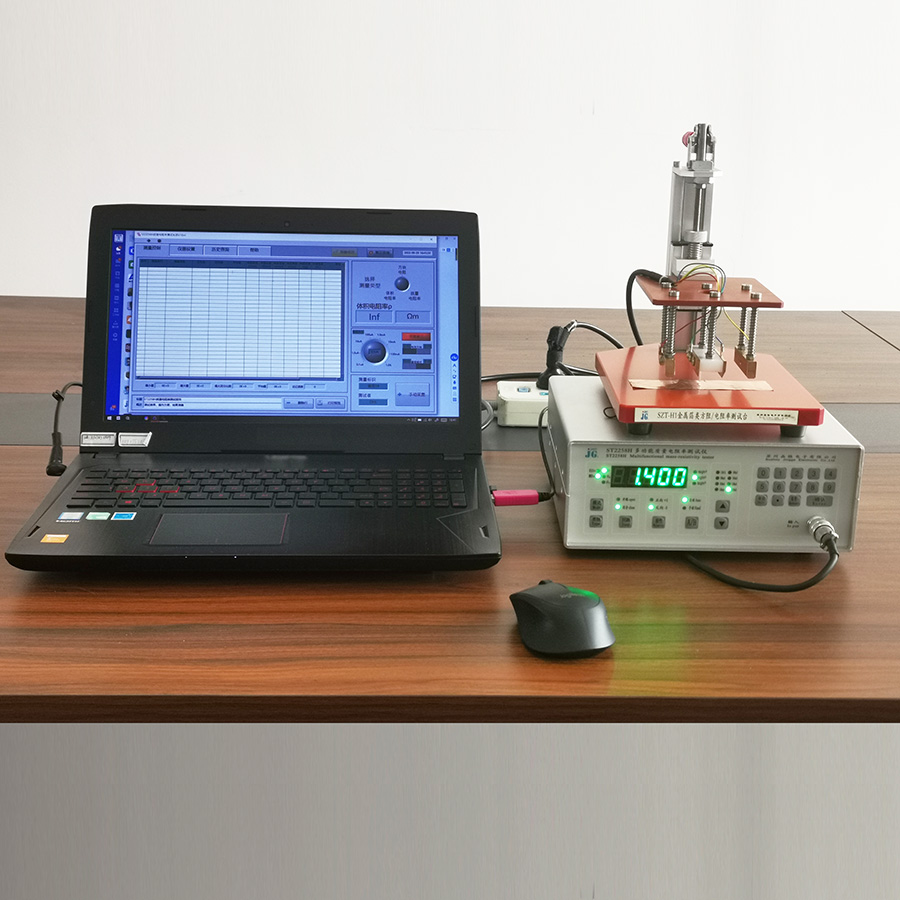

基本组成：测试仪器由ST2258H质量电阻率测试仪（主机）+SZT-H1测试台（平行四刀电极）+ST2258H质量电阻率测试PC软件等单元组成。
依据标准：《GBT 5230-1995 电解铜箔 附录C 电性能检验方法-质量电阻率测试方法》，参照《GBT 3048.2-94电线电缆电性能试验方法-金属导体材料电阻率试验》
优势特征：本测试系统有配套PC软件，参数设置、数据测试等操作简便明了，数据测试、采集、编辑、保存、打印、历史查询等功能齐全。
本系统既可以联机PC软件操作，也可单独仪器脱机操作，功能简便齐全。
应用范围：本仪器适用于金属箔材、薄膜材料厂、电容器厂、科研单位、高等院校等对金属箔材的质量电阻率/电阻率/方阻性能的测试。同样适用于采用平行四刀法进行薄膜、薄层类导体、半导体材料的电阻率、方阻测试。
三、基本技术参数
3.1 系统测量范围、分辨率
（1）电阻率/质量电阻率测试范围
（厚度d<2mm,宽w<50mm）
基本电阻率测量值： 1.0×10-6～5.00×105Ω*cm，
分辨率：1.0×10-7～1.0×103 Ω*cm。
具体截面s与测量范围关系见图2-1A。
（2）方阻测试范围
测量膜宽：1mm≤w≤50mm
基本方阻测量值： 5.0×10-6 ～ 2.000×106 Ω/□，
分辨率：1.0×10-4 ～ 1.0×103 Ω/□。
具体膜宽w与测量范围关系见图2-1B

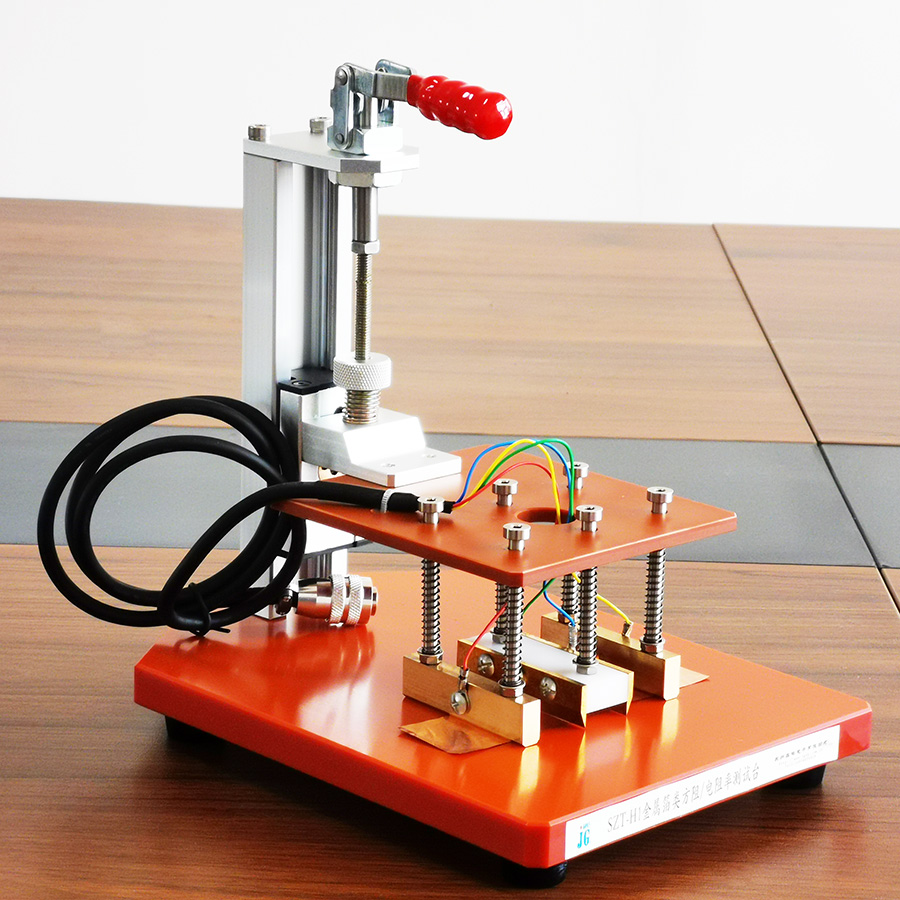

3.2 SZT-H1测试台参数：
⑴电压刀片间距：20mm±0.2% ，刀长60mm
⑵电流刀片间距： 70mm，刀长60mm
⑶外 型 尺 寸： 220×180×250（长×宽×高）

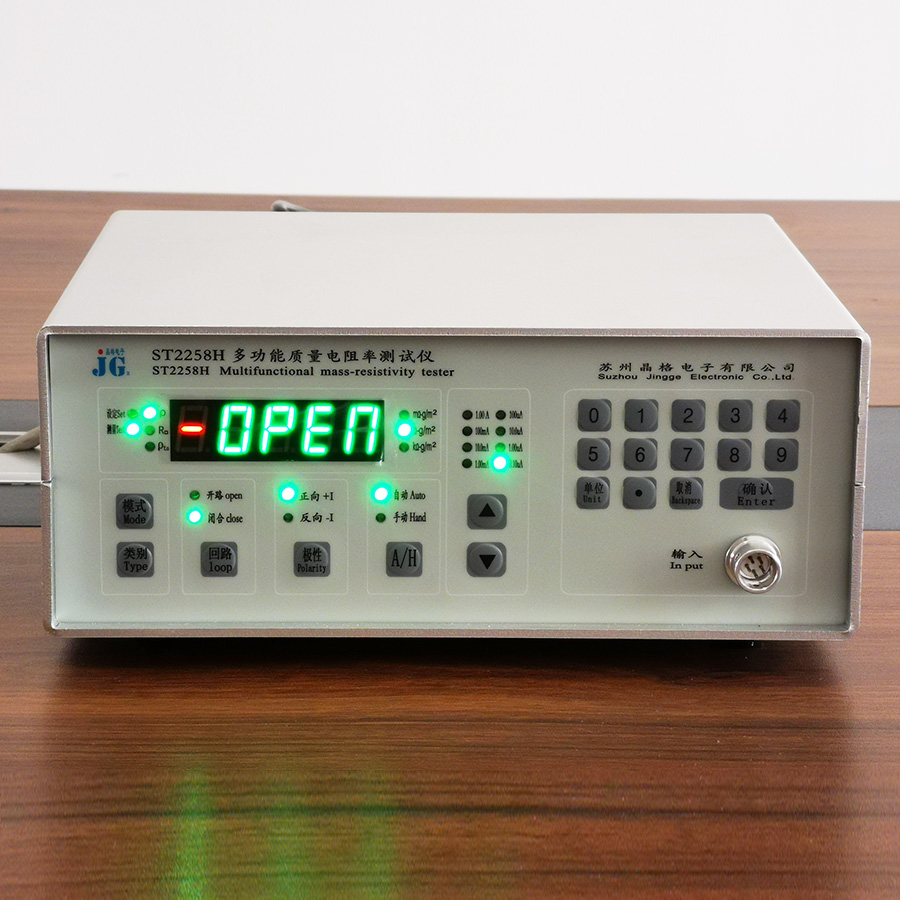

3.3 ST2258H测试仪参数：
⑴电源电压：U=220V/110V±5%可选，f=50/60Hz。
⑵功 率： ≦30W
⑶外型尺寸：220mm×245mm×105mm（长×宽×高）
